· 主要规格
· 整机宽度：2.27m
· 平台载重：680kg
· 工作高度：18.2m
· 产品亮点超强的柴油驱动，承载量达680kg，作业高度达18.2m最大行驶速度6.1km/h，爬坡能力强，最大爬坡度40%（4WD）适应野外多尘土、高温、腐蚀重等恶劣工况环境。
产品介绍
· 浮动装置，收车状态下浮动，提高了车辆的越野性能，工作状态下浮动，提高了车辆的通过性能；
· 行走功能和平台举升比例控制更节能，完美匹配所需速度，能达到更好的舒适度；
· 零件表面喷沙处理达Sa2.5级+电池底漆+立邦面漆处理，确保高防腐蚀性能；
· 所有轴硝采用调质、QPQ处理，大部分外露件采用镀锌、镀铬或电池处理，有效抵抗腐蚀；
· 采用非常严格的防尘保护措施，使油缸、阀块、胶管、铝管等各个需要防尘的部位均有相应的防尘装置，比如各操作控制盒用钢板焊接、飞溅、油漆等污染，能适应野外高温腐蚀重等恶劣环境。
产品参数
|
产品型号
|
GTJZ1623D
|
|
|
产品性能
|
|
最大平台高度
|
16.2 m
|
|
最大工作高度
|
18.2 m
|
|
延伸平台水平延伸
|
1.5 m /1.2m
|
|
外转弯半径
|
5.3 m
|
|
内转弯半径
|
2.2 m
|
|
爬坡能力
|
40%
|
|
平台装载能力
|
680kg
|
|
平台装载能力-延伸平台
|
227kg
|
|
行驶速度（收车状态）
|
0~6.1 km/h
|
|
行驶速度（升起状态）
|
0~1.1 km/h
|
|
平台全升时间（无载重）
|
50s~60s
|
|
平台全降时间（无载重）
|
45s~55s
|
|
最大允许风速
|
12.5m/s
|
|
最大允许倾斜角度（前后）
|
3°
|
|
最大允许倾斜角度（左右，支腿缩回/伸出）
|
2° / 0.8°
|
|
最大支腿调平（前后）
|
7°
|
|
最大支腿调平（左右）
|
12°
|
|
平台工作上允许人数
|
4
|
|
最大允许侧向力（室内）
|
400N
|
|
正常作业时的最大噪音
|
82dB(A)
|
|

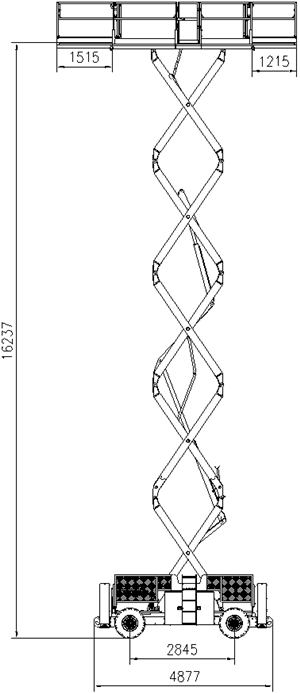

产品尺寸
|
|
整车长度（收车状态）
|
4.88m
|
|
整车宽度（收车状态）
|
2.27m
|
|
整车高度（护栏折叠）
|
2.47m
|
|
整车高度（护栏未折叠）
|
3.15m
|
|
离地高度
|
0.36m
|
|
轴距
|
2.84m
|
|
平台尺寸（长×宽×高）
|
3.98m×1.83m×1.1m
|
|
整车重量(带支腿/不带支腿)
|
8780kg
|
|
轮胎规格 / 类型
|
33×12-20/ 泡沫
|
|
液压油箱容积
|
114L
|
|
液压系统容积
|
147L
|
|
燃油箱容积
|
110L
|
|
控制电压
|
12VDC
|
|
驱动模式
|
4WD×2WS
|
|
液压系统动力
|
24Mpa
|
