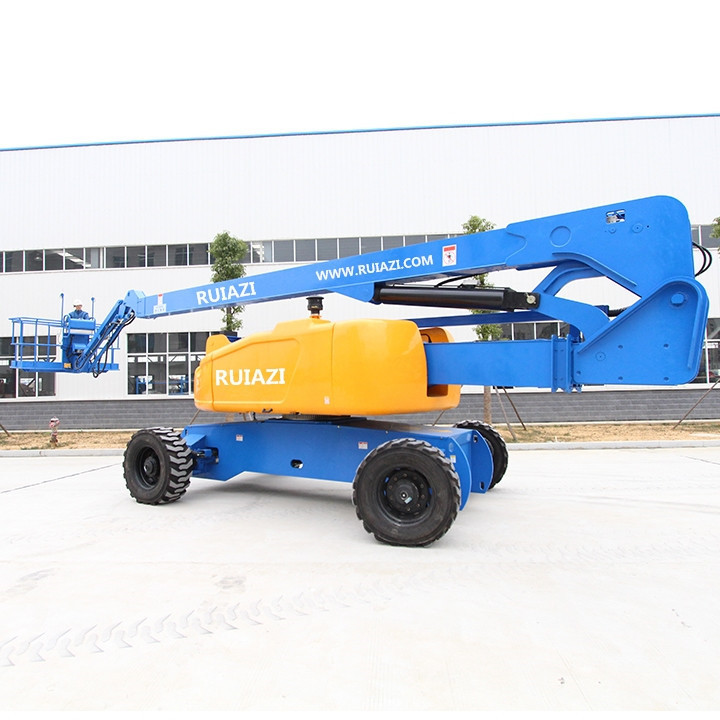

主要特点
曲臂型提供向上、向外和跨越的多方位定位功能，让您能以多种方式到达您想去的地方；
标准配置的四连杆称重装置;超载保护、平台幅度和高度自动检测装置、自动控制臂架动作速度和行走速度、高精度的称重装置等措施，全方位保证作业时的安全性和平稳性；
16m以下及包括电动型号结构十分紧凑，能通过较小的门洞并能在狭小的空间内作业；
全比例控制手柄及CAN总线与PLC控制系统，操控简单、定位精度高，让用户随心所欲；
不锈钢的操作箱带密封箱盖并配置箱罩，避免电气元件受潮和防止焊渣的损坏；
采用电比例变量泵与液控变量马达及流量分配阀组成的闭式行走系统，能满足较高的移动速度及较低的稳定工作行走速度，效率高，发热低；可按用户要求平台上通AC380V电和配置压缩空气管道，满足用户的特殊工作要求；闭式行走系统，调速方便，调速范围大;臂架液压系统为双阀芯回路，安全性更高。
液压元件为欧美纯正品牌；四轮驱动动力强劲，爬坡度大；
飞臂角度变化范围为-55°～+75°，使您不用操作主臂就能到达您想去的地方；
便于保养和维修接近；摆动轮轴能感知地形，在不平坦路面能保证四轮着地，不降低驱动力；
油缸活塞杆均有防护套，臂架头部有防尘装置；工作台的旋转范围为±80°，使您的工作变得更灵活；
回转减速机输出齿轮偏心2.5mm，可调节齿侧间隙，减小臂架的自由旋转角度；
防止工作栏向上碰到障碍物继续运动；在发动机和油泵故障时保证臂架缩回下降；
电动曲臂型采用蓄电池为动力源，噪音低、无排放，适合室内及一些特殊要求的环境使用；
提供发电机组的可选项，可利用发电机发电对蓄电池充电。适应于野外作业不能及时充电的场合；
电动型有更小的宽度和高度(收车状态)，更适于室内作业。
可选配置
可选机身颜色；
产品参数
|
货 号
|
RGQ089
|
RGQ090
|
RGQ091
|
RGQ092
|
|
最大工作高度
|
31.7m
|
39.8m
|
42m
|
47m
|
|
平台最大高度
|
30m
|
38.1m
|
40.3m
|
45.3m
|
|
收起时最大高度
|
3.165m
|
3.05m
|
2.99m
|
3.17m
|
|
最大水平作业半径
|
20.2m
|
18.1m
|
21.6m
|
19.2m
|
|
宽度(支腿全缩/全伸)
|
2.49/3.35m
|
2.49/3.9m
|
2.49/3.7m
|
2.49/3.9m
|
|
收起时长度(小臂收藏/展开)
|
10.6/12.52m
|
11.46/14.7m
|
11/12.6m
|
13.04m
|
|
轴 距
|
3.66m
|
3.9m
|
3.9m
|
3.9m
|
|
内轮转弯半径(支腿全缩/全伸)
|
4.14/2.74m
|
3.13/3.13m
|
3.13/3.13m
|
3.13/3.13m
|
|
外轮转弯半径(支腿全缩/全伸)
|
6.56/5.85m
|
5.43/6.75m
|
5.43/6.75m
|
5.43/6.75m
|
|
平台尺寸(长×宽×高)
|
2.44×0.91×1.13m
|
2.44×0.91×1.13m
|
2.44×0.91×1.13m
|
2.44×0.91×1.13m
|
|
平台旋转
|
360度连续
|
360度连续
|
360度连续
|
360度连续
|
|
主臂变幅角度
|
2.44×0.91×1.13m
|
2.44×0.91×1.13m
|
2.44×0.91×1.13m
|
2.44×0.91×1.13m
|
|
塔臂变幅角度
|
/
|
/
|
/
|
/
|
|
飞臂变幅角度
|
/
|
/
|
/
|
/
|
|
轮胎规格
|
12.00-20实心轮胎
|
12.00-20实心轮胎
|
12.00-20实心轮胎
|
12.00-20实心轮胎
|
|
离地间隙
|
430mm
|
430mm
|
430mm
|
430mm
|
|
承载能力(受限/非受限)
|
480kg/230kg
|
480kg/230kg
|
450kg/230kg
|
450kg/230kg
|
|
平台调平
|
自动调平
|
自动调平
|
自动调平
|
自动调平
|
|
转台旋转
|
±80°
|
±80°
|
±80°
|
±80°
|
|
转台回转速度
|
0～0.8rpm
|
0～0.8rpm
|
0～0.8rpm
|
0～0.8rpm
|
|
最高液压压力
|
25MPa
|
25MPa
|
25MPa
|
25MPa
|
|
系统电压
|
24V
|
24V
|
24V
|
24V
|
|
燃油箱容量
|
151L
|
151L
|
151L
|
151L
|
|
行驶速度 收起状态
|
4.4km/h
|
4.4km/h
|
4.4km/h
|
4.4km/h
|
|
行驶速度 升起或延伸状态
|
1.1km/h
|
1.1km/h
|
1.1km/h
|
1.1km/h
|
|
行走系统最高压力
|
/
|
/
|
/
|
/
|
|
最大爬坡度
|
21.8°(40%)
|
21.8°(40%)
|
21.8°(40%)
|
21.8°(40%)
|
|
驱动转向型式
|
4×4×4
|
4×4×4
|
4×4×4
|
4×4×4
|
|
发动机
|
康明斯
|
康明斯
|
康明斯
|
康明斯
|
|
发动机额定功率
|
56kw/2200rpm
|
60kw/2200rpm
|
60kw/2200rpm
|
60kw/2200rpm
|
|
总重量
|
19000kg
|
20000kg
|
21000kg
|
21000kg
|
